Вечный капельный полив в теплице своими руками

C зимней заморозкой и максимальной автоматизацией от А до Я.

В этой стать поговорим про корневой/прикорневой полив растений и о том как сделать капельный полив своими руками не на один два сезона, а на 10 сезонов и более. А также о том как его правильно оставлять на зиму. Кончено же всё будет зависеть от качества используемых материалов, в том числе и от их устойчивости к ультрафиолетовым лучам и заморозкам.

Система капельного полива

Данные системы экономят огромное количество времени и сил, особенно это касается крупных сельско хозяйственных предприятий.

Перечислю несколько преимуществ и недостатков систем капельного полива.

Преимущества:

1. Корневой полив растений (меньший расход воды)
2. Корневая подкормка растений водорастворимыми удобрениями
3. Не нужно бегать с лейкой (экономит время и силы)
4. Возможность автоматизации вкл и выкл полива
5. Подключение от водопровода или бака
6. Зимняя консервация системы (при правильном подходе!)
7. ~Равномерный полив всех растений
8. Откл. и вкл. конкретных грядок
9. Долговечность (зависит от материалов…)
10. Заменимость сопел (игольчатых капельниц)

Недостатки (в основном касается капельных лент):

1. Может забиться капельница (сопло) и растение погибнет
2. Некачественная капельница может выдавать больше или меньше воды
3. Нет возможности замены капельниц
4. Низкое качество материалов (срок службы пару сезонов)
5. Деформация ленточных труб и капельниц при большем давлении воды.
6. Нет регулировки расстояния между капельницами
7. На улице ленты сдувает небольшим ветром
8. Ленты “корёжит» когда в них нет воды, их нужно натягивать.

Поскольку Я сторонник вечных вещей, то постарался собрать себе максимально “долгослужащую” систему капельного полива.

Как сделать капельный полив

Мне понадобилось на 18 грядок по 12 метров (на ~ 1000 – 1500 кустов):

• Микротрубка ПВХ 5/3,2 мм (внешний/внутренний диаметр) – точно не помню, вроде 1000 метров.
• Труба ПВД Д16х1,3 мм – 220 метров.
• Тройник (отвод) для капельных шлангов 1/2″ и труб Д 16мм – 20 штук.
• Кран пластиковый для труб Д 16мм – 20 штук.

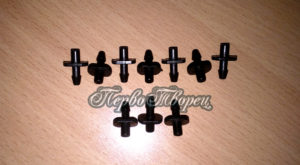

• Адаптер стартовый (микрофитинг) для микротрубки 5/3 мм
• Разветвитель на 4 выхода (микрофитинг) для микротрубок 5 х 3 мм

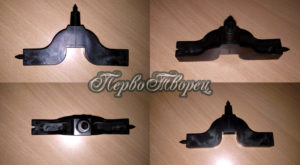

• Стрелка – капельница игольчатая с лабиринтом – ~1000 шт.
• Шило для проделывания отверстий в трубе Д 16мм – 1 шт.

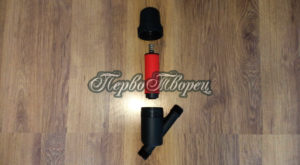

• Фильтр дисковый. – 1 шт.
• Прочие фитинги для подключения к водопроводу. (Так как бак был не готов…)

Обошлось всё это дело примерно 20-25 т.р. в 2016-м году (~60р за $). Сейчас в декабре 2018-го цены скорее всего выросли.

Так всё-таки как сделать капельный полив своими руками? Для этого вначале нужно всё подготовить и определить сколько рядов растений будет у вас на грядке и какое расстояние будет между растениями в каждом ряду грядки. В нашем случае 30 см между растениями в 2-х рядах на одной грядке, в шахматном порядке. (ширина грядки 50см – как у Миттлайдера).

Вам важно сразу определить что вы будите постоянно выращивать иначе потом придётся всё переделывать, т.к. для разных видов растений нужно больше или меньше расстояние (7.5, 10, 17.5, 30, 35 и ,50см) др. от др.

Например по Миттлайдеру:

• томаты можно сажать на расстоянии 17.5-20 см др. от др. в 1 ряд,
• огурцы на расстоянии 30 см др. от др. в 1 ряд
• Некоторые виды растений сажают в 2 ряда: одни друг против друга, другие в шахматном порядке.

Первый год мы сажали томаты в 1 ряд, но полив не делали, на 2й год посадили землянику в 2 ряда в шахматном порядке на расстоянии 30 см др. от др. и сделали под неё капельный полив. Мы для себя решили что это оптимальное расстояние для растений, в случае чего можно будет например под огурцы ставить 2 капельницы и сажать их в один ряд. А можно во второй ряд посадить низкорослый вид растений.

Так же определите длину трубок, чтобы они дотягивались до растений. В нашем случае под грядку Митталайдера мы нарезали по 30 см.

Делаем “станок” для нарезки трубок (д.3-7мм) заданной длины:

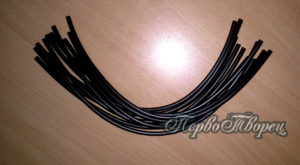

1. Наматываем трубки 10-20 витков
2. Зажимаем в середине одной рукой все трубки
3. Другой рукой берём канцелярский нож и разрезаем трубки с одной стороны, а затем с другой
4. Нарезанные трубки сразу убираем в большой чистый пакет, чтобы они не забились пылью и грязью.

После того как нарезано нужное количество трубок, в нашем случае на 1000-1500 растений, берём адаптер стартовый и на него насаживаем “крествины”, которые с 4 выходами.

Затем на трубки одеваем капельницы и убираем их в пакет.

Далее берём готовые крестовины и на них насаживаем трубки с одетыми капельницами и снова убираем всё в пакеты, чтобы защитить от пыли и грязи, иначе могут забиться капельницы и придётся бегать менять их.

Монтаж капельного полива

Основные действия перед монтажом выполнены, теперь приступаем к подготовке кранов, которые будут открывать и закрывать подачу воды на грядку. Нарезаем трубки ~ см 10 длиной (Труба ПВД Д16), по одной на одну грядку. После чего берём тройник, насаживаем на трубку и на трубку насаживаем кран.

Далее определяем расстояние между центрами грядок (в нашем случае около метра),  и нарезаем трубки магистральной трубы равные данному расстоянию.
Берём наши тройники с насаженными на них кранами, и соединяем всё в единую магистральную трубу.

Затем берём бухту (Труба ПВД Д16), подсоединяем её к грядке и разматываем её по грядке и в конце отрезаем. Конец трубки на грядке либо загибаем и загнутый конец обматываем скотчем, изолентой или другой клейкой лентой, либо ставим специальную заглушку. Но Я бы рекомендовал ставить кран, чтобы осенью быстро продувать трубы от остатков воды.

После того как на все грядки подсоединены трубы их нужно прижать к земле, чтобы они не извивались. Пластмассовые колышки стоят примерно 15-25 рублей за штуку. Мы сделали их из проволоки 3 мм:

При монтаже капельного полива очень важно следить за тем, чтобы не попала грязь, земля, пыль внутрь трубок. А также ржавчина при кап. поливе от водопровода.

Напомню читателям, что Я делал монтаж капельного полива в теплице, но он подходит и для улицы.

Ну наконец-то финальная часть – установка подготовленных нами капельниц. Для удобства монтажа делаем шаблон. Например вы решили устанавливать их на расстоянии 30 см друг от друга. Берём брусок или ровную палку и отмечаем маркером с помощью рулетки чёрточки на расстоянии др. от др. 60 см. Получается палка 1,2 м, тут главное точно отмечать по чёрточкам.

Как правильно устанавливать капельный полив:
Делайте спокойно, не торопясь! Потому что Я когда монтировал на первых рядках местами накосячил с расстоянием. Примерьте капельницы и только потом, определив расстояние, прокалывайте трубку.

Когда Я монтировал уже была высажена земляника, а поскольку грядки высокие по Миттлайдеру, то ровно высадить на раст. 30 см др. от др. местами не получилось, т.к. мешали деревянные перегородки соединяющие бортики грядок. Из-за этого тоже “сбивается прицел”. Имейте это ввиду.

Можете кстати монтировать на уже высаженных растения, но они должны быть высажены на одинаковом расстоянии. Для этого тоже делается шаблон.

На данном этапе установка капельного полива своими руками практически завершена и теперь осталось подключиться к водопроводу или баку через дисковый фильтр.

Капельный полив от водопровода

Независимо от того будет ли ваш капельный полив в теплице от водопровода или от бочки у вас обаятельно должен стоять фильтр. Если его не будет то возрастает вероятность забивки всех капельных сопел, что приведёт к гибели растений из-за недостатка воды.

У нас подключен был летом к водопроводу т.к. бак не успели доделать. Был случай когда полив становился очень медленным, даже после того как Я почистил фильтр, потом Я вспомнил что отец прикрутил стальной старый тройник для вывода воды на улицу к входу. До установки этого тройника не было ржавчины и фильтр долго не забивался примерно месяц — полтора, а тут стал забиваться за пару дней.

Также Я пробовал разводить порошковые удобрения в целях экономии (Гуматы), т.к. они чуть дешевле, но заводы СНГ обманывают и подсыпают туда речного песка и всё это красят в один цвет. А специальное водорастворимое удобрение не найдёшь в городе. При заказе нужно всегда говорить какое удобрение вам нужно и для каких целей и всегда уточнять, переспрашивать можно ли его использовать через систему капельного полива, через капельные сопла 0,8 мм и меньше.

Так вот эти порошковые гуматы моментально забивают фильтр песком, хорошо что капельницы не забило, но песочек думаю всё равно прошёл немного…

Преимущества системы капельного полива от водопровода:

• Постоянное давление
• Постоянной наличие воды

Недостатки:

• Холодная вода
• Если забудешь выключить будет поливать без остановки

Установка капельного полива, а точнее установка капельниц у меня заняла примерно неделю. В среднем один день на 4 грядки – примерно по 10 м длины кап. полив на грядке…

А про капельный полив из бочки мы поговорим в отдельной статье. Ну а преимущества его в инверсии преимуществ водопровода.

Как работает капельный полив

Вода из бочки/бака или водопровода через фильтр заполняет магистральную трубу большего диаметра и с неё поступает в трубки (меньшего диаметра) которые лежат на грядках, далее вода через специальные капельницы поступает под корень растения. Для равномерного одинакового полива всех растений используются компенсаторные капельницы с лабиринтом, которые например за 1 час поливают например ровно 1 литр воды ни больше ни меньше (+ — пару ~10 мл).

Как работает капельный полив в теплице? Аналогично! Нет вообще никакой разницы.



Автоматический капельный полив

Чтобы автоматизировать наш самодельный капельный полив грядок нам будет нужен таймер для воды. Выглядит он следующим образом:

Они бывают разные:

• Шаровые
• Мембранные
• Программируемые по периодичности и продолжительности полива
• В виде механического таймера

Вначале Я купил как позже оказалось мембранный. Он отличается тем что для него нужно как Я понял приличное давление, чтобы вода через него начала течь.

Затем Я купил шаровый, это когда внутри таймера стоит шарик со сквозным отверстием и в за программируемое время этот шарик крутится, то есть открывает и закрывает поток воды.

Я думал это идеальное решение, но как показала практика, мне нужен таймер с заводкой, то есть пришёл, включил на 2 или 4 часа и через заданное время он сам отключит полив.

Почему именно так? Потому что не все дни одинаковые, в какие-то пасмурно и влажно на улице и тогда поливать нужно меньше, иначе начнётся появляться гниль у растений, в какие-то дни слишком жарко и поливать надо 2 раза в день. А ещё зависит от стадии роста растений, то есть саженцам нужно мало воды, но по мере их роста всё больше и больше, и точно не угадаешь.

Для тотальной автоматизации полива нужно расставить специальные датчики которые будут замерять влажность почвы и при её понижении например, если меньше 64% выключать капельный полив и доводить её до 73% или выше. Для такой системы нужен либо компьютер, либо другая аппаратура которая будет вкл. и выкл полив. В будущем может быть Я так и сделаю, но не факт.

Фильтры для капельного полива

Есть самопромывные фильтры для воды:

К ним, в зависимости от модели, отдельно можно подключить триггер который будет в заданное время промывать фильтр автоматически.

В нашем случае мы использовали обычный китайский дисковый фильтр за ~ 500 рублей.

Фото фильтра смотрите выше…

3D визуализация дискового фильтра:

Демонстрация автоматической промывки фильтра:

Есть точно такие же фильтры как тот, что используем мы, но не с дисковым фильтром, а с сетчатым, причём сетка бывает разных размеров:

Лично не тестировал, но многие говорят и Я сам в этом уверен, что лучше всего дисковый.

1. Во-первых он не порвётся
2. Во-вторых он многоразовый

Ещё бывают засыпные фильтры:

Итак подытожим какие бывают самопромывные фильтры:

• С ручной промывкой
• С полуавтоматической промывкой
• С автоматической промывкой

Изготавливаются из:

• Пластика высокого давления
• Металла

Сам фильтр состоит из:

• Сетки
• Дисков
• Засыпного материала

Консервация на зиму капельного полива

Постольку поскольку у нас 18 грядок с поливом и каждую сматывать и разматывать каждую весну и осень не хочется, так как это нудно, грязно и тратится на это время, то Я решил оставить всю систему капельного полива как есть на зимовку.
Разумеется нужно отключиться от водопровода и продуть все трубы компрессором, максимально удалив воду из труб.

При продувке грядки, конец трубы на грядке открывается. Продувал компрессором по одной грядке, перекрыв остальные и так по очереди. Можно конечно каждую грядку отсоединять и продувать, но тогда с собой придётся таскать компрессор…

Компрессор обычный: 270л/мин (Калибр КМК 2100/50, 8 атм, бак на 50 литров, 2 выхода).

Желательно делать продувку в первых числах октября, тогда когда уже все растения убраны. Таким образом у после продувки ещё будут несколько солнечных и тёплых дней которые немного должны просушить капельницы и трубки 4-7 мм.

Все металлические шаровые краны Я оставил открытыми, фильтр с нагромождёнными вокруг него фитингами Я снял и убрал. Желательно убирать в тёплое место, иначе капельки воды если замёрзнут разорвут металл.

Ну и в запасе лучше держать запасные части для системы полива, чтобы если что, вовремя и быстро заменить, а не ждать по 2 месяца когда пришлют с Чиная. Помню торопясь заказал капельницы (нахватало на 4-5 грядок), а прислали через месяц-два совсем другие, с другим лабиринтом и пропускной способностью, в 2-5 раз ниже чем у тех которые уже установлены. Так и пришлось лейкой “дополивать” растения, несмотря на то что и их Я установил на 4 грядки.

Ещё когда растения обрезаешь можно трубки случайно подрезать, всякое бывает.

По поводу долговечности трубок 4-7 мм, Я их тестировал в холодильнике в морозилке. Залил трубку водой и положил в морозилку -18 °C. Вытащил, думаю сейчас треснет пополам, не треснуло. Побил молотком, нормально, ничего ни порвалось, ни треснуло. Бывают такие шлаги огородные поливочные в оплётке – армированные, некоторые при температуре от -1 до -5 и ниже при лёгком сгибе ломаются пополам так, как-будто их ножом отрезали. Поэтому и решил заморозить…

Остальные части не тестировал. можно делать трубки и фитинги из вечного капрона и с добавление в тех или иных случаях специальных добавок. Вот Советские капроновые вёдра до сих пор эксплуатируются и под солнечными  лучами и в жёсткой эксплуатации, краска только выцвела и всё…

Сейчас в принципе, если настанет эпоха 3D принтеров, то какие-то детали можно будет делать если не вечными то на 20 лет и более. Но опять же никому это не надо, особенно в рф. Всё тормозится. Можно легко сделать большой 3D принтер с низким качеством печати, который например будет вёдра, горшки и т.п. печатать, но никто его делать не будет, иначе все сами себе всё печатать начнут, тормозят всё развитие гады…

В развитых странах уже роботов-сборщиков плодов внедняют в сельском хозяйстве…

Думаю на этом всё, благодарю всех кто дочитал до конца. Напиши в комментариях какая система капельного полива установлена у тебя.
